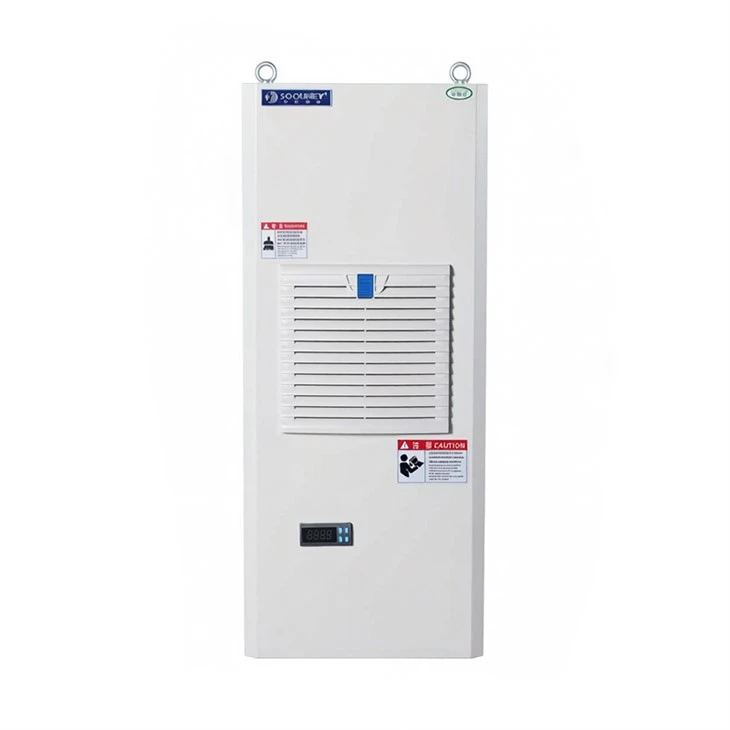

Tam bir soğutma ünitesi sistemi şunları içerebilir:
- Soğutma ünitesi
- Sıcaklık kontrol cihazı
- Sıcaklık sensörü
- Hava çıkışı ve dönüş havası girişi
- Hava filtresi
- Drenaj borusu
- Sinyal çıkışı veya alarm arayüzü
- Güç kablosu ve koruma cihazı
Her projenin tüm öğelere ihtiyacı yoktur. Yapılandırma kabin miktarına, ısı üretimine ve izleme gereksinimlerine bağlıdır.
Soğutma kapasitesi kabin içindeki toplam ısı üretimine uygun olmalıdır. Seçim adımları:
- Tüm ısı-üreten bileşenleri listeleyin
- Nominal güç kaybını ekleyin
- Gelecekteki yük artışı için %20–%30 marj ekleyin
- Gerçek ortam sıcaklığında ünitenin nominal soğutma kapasitesiyle karşılaştırın
Ortam sıcaklığı yüksekse gerçek soğutma kapasitesi nominal değerden düşüktür. Bu durumda bir beden büyük seçin.
Sabit ısı yüküne sahip dolaplar için genellikle tek bir ünite yeterlidir. Şunlara sahip dolaplar için:
- Büyük ısı yükü dalgalanması
- Yüksek ortam sıcaklığı
- Sürekli çalışma gereksinimi
- İşten çıkarma gereksinimi
ikili-birim yapılandırması düşünülebilir. Sıcaklık kontrol cihazının ayarına bağlı olarak iki ünite dönüşümlü olarak veya birlikte çalışabilir.
Sıcaklık kontrol cihazı şu şekilde ayarlanabilir:
- Hedef kabin iç sıcaklığı
- Sıcaklık farkı (histerezis)
- Alarm üst limiti
- Alarm alt sınırı
- Kompresör gecikme süresi
Önerilen kabin iç sıcaklık aralığı: +25 derece ile +38 derece arası. Ayarlanan sıcaklık çok düşükse evaporatörde yoğuşma oluşabilir ve enerji tüketimi artar.
Ünite farklı çalışma modlarıyla yapılandırılabilir:
|
Mod |
Tanım |
|
Otomatik |
Ünite kabinin iç sıcaklığına göre başlar ve durur |
|
Manuel |
Ünite sıcaklıktan bağımsız olarak sürekli çalışır |
|
Zamanlayıcı |
Ünite belirlenen zaman aralıklarında çalışır |
|
Uzak |
Harici sinyal veya izleme sistemi tarafından kontrol edilen ünite |
Mod seçimi proses gereksinimine ve izleme sistemine bağlıdır.
Ünite sinyal çıkışı ve alarm arayüzleri ile yapılandırılabilir. Tipik alarm koşulları:
- Kabin iç sıcaklığı yüksek limitin üzerinde
- Kabin iç sıcaklığı düşük limitin altında
- Sıcaklık sensörü arızası
- Güç kaynağı arızası
- Kompresör aşırı yükü
Mevcut bir PLC'ye veya izleme sistemine bağlantı için, sipariş onayında arayüz tipini ve iletişim protokolünü onaylayın.
Enerji tüketimini değerlendirmek için şunları kaydedin:
- Günlük birim çalışma saatleri
- Kompresör başlatma ve durdurma frekansı
- Ortam sıcaklığı
- Kabin iç sıcaklığı
- Giriş gücü veya çalışma akımı
Kompresör sık sık çalışıp duruyorsa sıcaklık farkı ayarını ve kabin ısı yükü dalgalanmasını kontrol edin.
Önerilen bakım planı:
|
Aralık |
Öğe |
|
Aylık |
Hava giriş filtresini temizleyin, drenaj borusunu kontrol edin |
|
Üç ayda bir |
Çalışma akımını kontrol edin, sızdırmazlık contasını kontrol edin |
|
Her 6 ayda bir |
Sıcaklık sensörünü kontrol edin, fan kanadını kontrol edin |
|
Her 12 ayda bir |
Soğutucu akışkan şarjını kontrol edin, elektrik bağlantılarını kontrol edin |
Önerilen sarf malzemeleri ve yedek parçalar:
- Hava giriş filtresi
- Sızdırmazlık contası
- Drenaj borusu
- Sıcaklık sensörü
- Fan
|
Belirti |
Olası Neden |
|
Kabin sıcaklığı çok yüksek |
Filtre tıkanması, ortam sıcaklığı, ısı yükü artışı |
|
Kompresörün sık çalıştırılması/durdurulması |
Sıcaklık farkı çok küçük, ısı yükünde dalgalanma |
|
Dolap içi su |
Drenaj borusu tıkalı, sızdırmazlık contası hasarlı |
|
Ünite başlamıyor |
Güç kaynağı, voltaj, sıcaklık kontrol cihazı ayarı |
|
Alarm çıkışı her zaman aktif |
Sensör arızası, kablolama hatası, alarm ayarı |
Standart Yapılandırma (Seçili Modeller)
|
Parametre |
Birim |
SAS300 |
SAS600 |
SAH1000 |
SAH2000 |
SAH3200 |
|
Soğutma kapasitesi |
W |
300 |
600 |
1000 |
2000 |
3200 |
|
Kabin içi sıcaklık aralığı |
derece |
+25 ile +38 arası |
+25 ile +38 arası |
+25 ile +38 arası |
+25 ile +38 arası |
+25 ile +38 arası |
|
Kabin dış sıcaklık aralığı |
derece |
-5'ten +55'a |
-5'ten +55'a |
-5'ten +55'a |
-5'ten +55'a |
-5'ten +55'a |
|
Güç kaynağı |
V/ph/Hz |
220/1/50 |
220/1/50 |
220/1/50 |
220/1/50 |
220/1/50 |
|
Koruma seviyesi (dahili/harici) |
IP |
IP54 |
IP54 |
IP54 |
IP54 |
IP55/IP55 |
S: Normal çalışma sırasında kompresör ne sıklıkla çalışıyor ve duruyor?
C: Kompresörün başlama ve durma sıklığı sıcaklık farkı ayarına, kabin ısı yüküne ve ortam sıcaklığına bağlıdır. Kompresör saatte 6 defadan fazla açılıp duruyorsa, sıcaklık farkı ayarını ve soğutma kapasitesinin gerçek ısı yüküne göre çok büyük olup olmadığını kontrol edin.
S: Günlük çalışma sırasında neler kaydedilmelidir?
A: Kabinin iç sıcaklığını, ortam sıcaklığını, ünite çalışma saatlerini, kompresör başlatma ve durdurma frekansını ve çalışma akımını kaydedin. Kaydı tasarım değeriyle karşılaştırın. Kabinin iç sıcaklığı kademeli olarak artıyorsa hava giriş filtresini, kondenser kanatçıklarını ve gerçek ısı yükünü kontrol edin.
